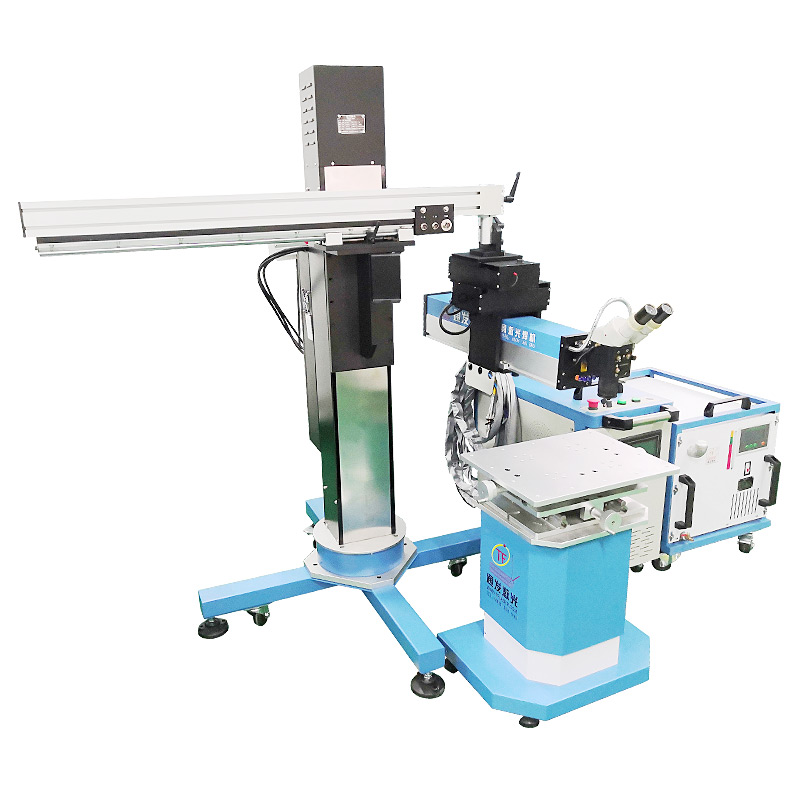

采用光纖激光器,反射率高,能量強,免維護,免調光,功耗少,相比傳統 模具焊來說,體積小,安全,穩定性好超長使用壽命。 1000W光纖激光器,滿足銅、鋁焊接量大的模具及產品焊接加工需要。 高承重底座及工作臺,保持輕便靈活的優點,同時提供更高承載能力。 配備.1.5P大功率一體式水冷水機,保證了大功率焊接的穩定性。
分享至:

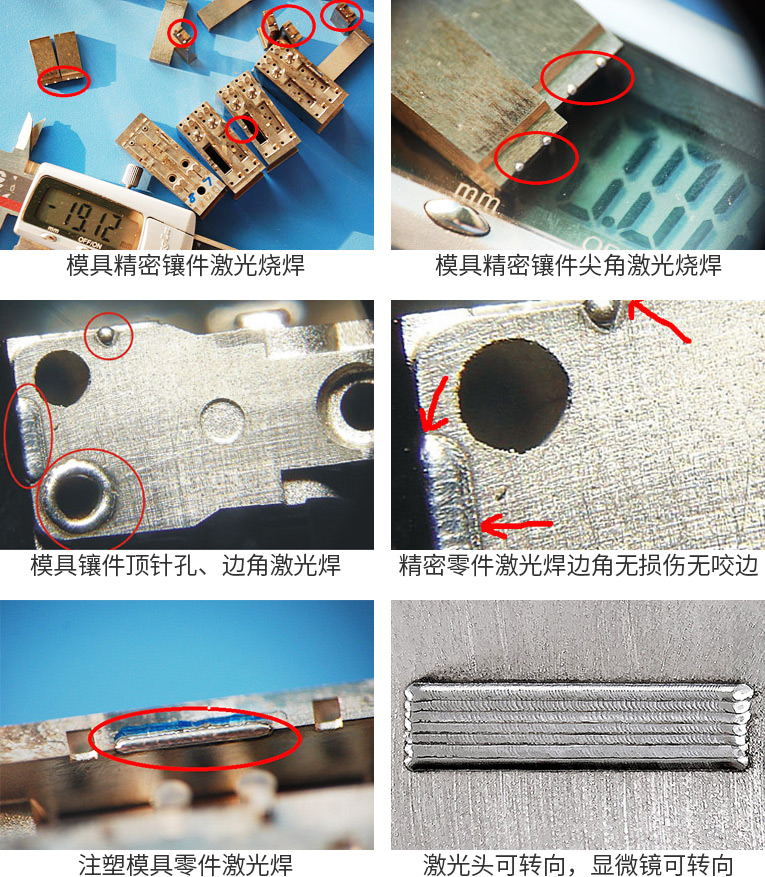

TFL-1000DH光纖模具激光焊機加工樣品圖片
模具精密鑲件激光燒焊
模具精密鑲件尖角激光燒焊
模具鑲件頂針孔、邊角激光焊
精密零件激光焊邊角無損傷、無咬邊
注塑模具零件激光焊
激光頭可轉向,顯微鏡可轉向
模具激光焊接機加工原理
激光加工的原理:由激光發生器發出的激光經過一系列的處理,經透鏡聚焦后將能量高 度集中在一個 很小的范圍,如果被加工的材料對該激光的吸收較好,那么被照射區域的材料就會因為吸收了激光 的能量而迅速升溫。根據材料性質的不同(如熔點、沸點、產生化學變化的溫度),工件將會發生 一系列的物理或化學變化,比如融化、氣化、生成氧化物、變色等等。這就是激光加工的原理。
加工模式先進,效率高
和傳統的機械加工相比,聚焦后的激光就像極細的無形刀具一般,將物體局部區域的表面 逐點逐點的“燒”掉,它的特點在于不與工件接觸,不產生機械擠壓或機械應力,因此 不會改變被加工物品的物理性能;由于激光聚焦后的尺寸很小,熱影響區域小,加工 精細,因此,可以完成一些常規方法無法實現的工藝。
應用范圍
大型精密注塑、壓鑄模具的修補、鈹銅模具、鑄鋁件、鑄銅件的沙孔、氣孔修補。大件產品的焊接補焊加工。
性能特點
1、采用光纖激光器,反射率高,能量強,免維護,免調光,功耗少,相比傳統 模具焊來說,體積小,安全,穩定性好超長使用壽命。
2、1000W光纖激光器,滿足銅、鋁焊接量大的模具及產品焊接加工需要,既可以修補模具,又可以焊接產品,還可選配手持焊接頭。
3、高承重底座及工作臺,保持輕便靈活的優點,同時提供更高承載能力。

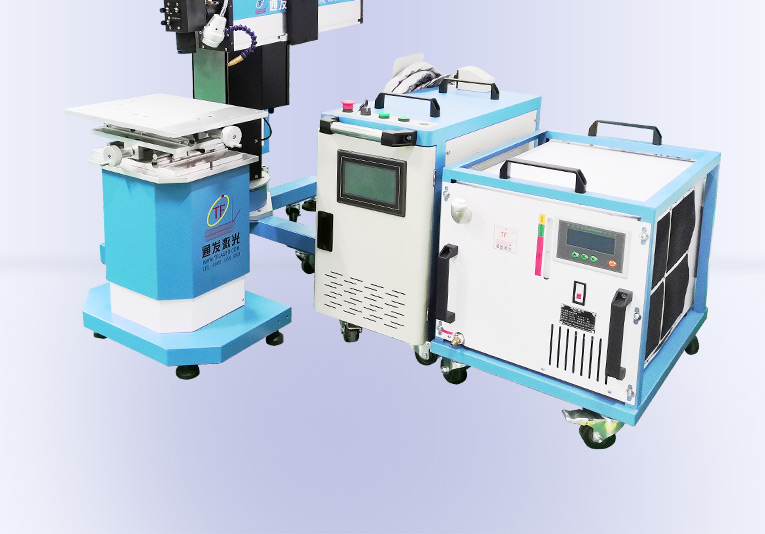

4、配備.1.5P大功率一體式水冷水機,保證了大功率焊接的穩定性。
平行光路顯微鏡
平行光路高清顯微鏡照片
雙目瞳孔距離可調,可轉向觀察
附件與耗材
通發模具激光焊機保護鏡片 配件描述:模具激光焊機在使用過程中,經常會出現融化時鐵水飛濺到激光鏡頭上的現象,本鏡片起到了保護內部聚焦鏡片的作用,如果出現保護鏡片上粘附鐵水過多影響激光功率的時候,需要更換本鏡片。 |
模具激光焊機焊絲筆 配件描述:本激光焊絲筆帶有鎖頭,可以鎖住0.3-0.6的焊絲,特別針對深孔深槽等不易手持焊絲補焊的情況下,焊絲筆起到了穩定焊絲的作用,是模具激光修補不可缺少的工具。 |
|
模具激光焊機腳踏開關 配件描述:在使用激光焊機時,針對不同情況,會連續不斷的踩、放激光控制腳踏,長時間使用會造成腳踏開關的老化或失靈,發現失靈時,考慮更換此腳踏開關。 |
進口模具激光焊絲 耗材描述:本系列激光焊絲,為德國原裝進口,由密封塑料筒包裝,主要針對要求較高的模具激光補焊,可滿足鏡面模具類,氮化模具類、高硬度模具等模具的激光燒焊。 |
|
通發模具激光焊絲 耗材描述:本系列激光焊絲,采用進口模具焊絲進行拉細加工而成,分不同材質,可滿足大多數模具的激光補焊質量,性價比高。 |
模具激光焊機燈泡 耗材描述:照明燈泡在使用一段時間后,由于燈泡的壽命,會出現老化或損壞,需要及時更換。 |

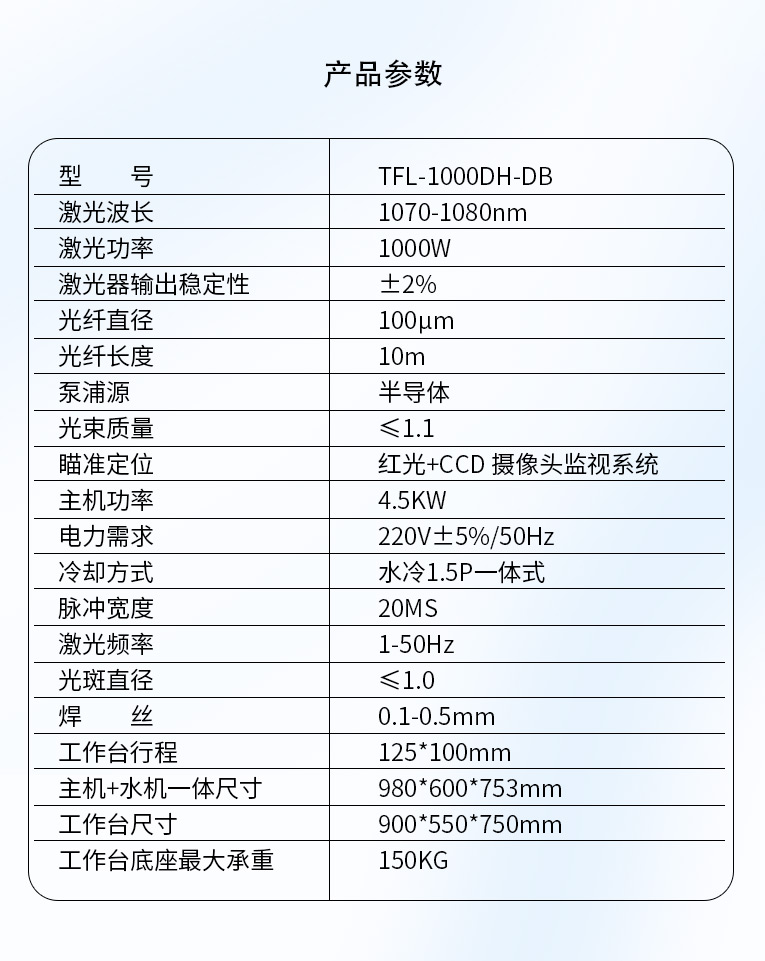

型號 | TFL-1000DH-DB |
激光波長 | 1070-1080nm |
激光功率 | 1000W |
激光器輸出穩定性 | ±2% |
光纖直徑 | 100μm |
光纖長度 | 10m |
泵浦源 | 半導體 |
光束質量 | ≤1.1 |
瞄準定位 | 紅光+CCD 攝像頭監視系統 |
主機功率 | 4.5KW |
電力需求 | 220V±5%/50Hz |
冷卻方式 | 水冷1.5P一體式 |
脈沖寬度 | 20MS |
激光頻率 | 1-50Hz |
光斑直徑 | ≤1.0 |
焊絲 | 0.1-0.5mm |
工作臺行程 | 125*100mm |
主機+水機一體尺寸 | 980*600*753mm |
工作臺尺寸 | 900*550*750mm |
工作臺底座最大承重 | 150KG |
